用途

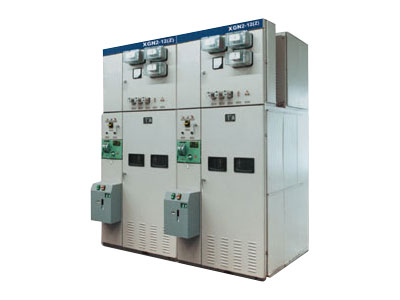

XGN2-12箱型固定式金屬封閉開關設備是由西安高壓電器研究所開發和研制的高壓成套開關設備。設備所用主要一次元件均屬重新設計，與目前主要使用的手車式開關柜和GG-1(A)F型開關柜相比具有較高的絕緣水平和防護等級，內部不采用任何形式的相間和相對地隔板及絕緣氣體，二次回路不采用二次插頭(即不管設備在何種狀態下, 保護和控制回路是始終貫通的)；產品用于3-10kV單母線, 單母線帶旁路系統中作為接受和分配電能的高壓成套設備。本產品符合“五防”要求。產品各項指標符合GB3906《3-35kV交流金屬封閉開關》、IEC298技術標準。
使用環境條件
1.環境溫度上限+40℃下限一25℃(戶內)；
2.海拔高度1000m；(水海拔超過1000m時按DL/T593-1996《高壓開關設備的共用訂貨技術導則》有關規定執行)。
3.相對濕度日平均值不大于95％，月平均值不大于90%；
4.地振烈度不超過8度；
5.沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。

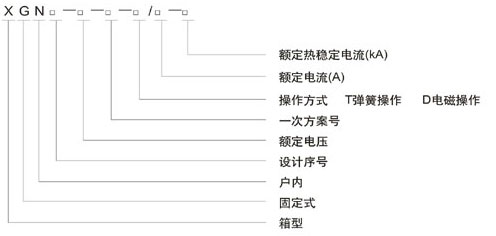

產品型號及含義
 |
